架空电力线设计软件PLS-CADD/POLE/SAPS/TOWER v16.81 x64 最新安装免费版

软件介绍

PLS-CADD是一款专业的架空电力线设计软件，适用于各类输电线路规划与优化。它采用三维工程模型，支持地形分析、结构计算和自动化制图，帮助工程师高效完成复杂设计任务。

核心功能

三维建模系统

这套工具的核心在于它的三维建模能力，可以完整呈现地形、支撑结构和导线布局。用户可以通过剖面图、平面图或3D视图多角度查看设计效果。修改结构位置时，系统会自动更新所有关联的导线走向和地形数据，实时反映在各类视图上。这让设计人员能专注于方案优化，而不是反复调整图纸。

地形数据处理

软件兼容多种测量设备的数据导入，包括全站仪、激光扫描和航拍测绘结果。测量数据可以直接输入，也能通过内置工具进行数字化处理。系统支持自定义数据格式转换，方便对接不同来源的测绘资料。

用户可以在设计界面叠加地图或航拍影像，更直观地查看线路周边环境。当数据充足时，还能生成带等高线的三维地形模型，甚至叠加实景照片进行效果预览。

调整线路走向很简单，只需拖动控制点或点击增减转折点。所有视图都会同步更新修改结果。

工程计算模块

软件提供了灵活的工程计算功能。用户可以自定义风压、覆冰、温度等环境参数，设置安全系数要求。系统会根据这些条件自动进行绝缘子摆动检测、导线张力计算和间隙校验等工作。

设置好参数后，点击结构就能查看强度分析结果，选择跨度可获得垂度数据报告。所有工程计算都支持英制和公制单位，并能随时切换。

系统提供自动和手动两种结构布置方式。自动布置能根据约束条件优化结构位置，通常比人工布置节省10%成本。用户也可以手动调整每个结构的位置，在优化成本的同时保持设计控制权。

导线力学分析

内置的力学分析工具可以模拟各种气象条件下的导线状态，包括绝缘子摆动和断线情况。系统能计算导线对地或相间距离，支持IEEE 738和Cigre 207标准的热负荷评估。

与普通计算工具不同，这套系统能模拟高温下ACSR导线的铝绞线压缩效应，提供更准确的下垂计算结果。当需要更精确分析时，还可以调用SAPS有限元分析模块处理复杂工况。

支撑结构设计

提供多种结构分析方法，从简单的风荷重跨度法到基于有限元的详细应力分析。检查结构时会显示彩色应力分布图，直观呈现各部位受力状况。用户可以随时调整导线参数，立即查看对结构强度的影响。

系统支持各类杆塔设计，包括木杆、拉线塔和格构塔，特别适合线路改造项目。分析精度远超常规方法。

材料管理

内置的材料系统可以管理零件库、生成物料清单和成本估算。零件数据可以直接输入，也能从企业数据库导入。系统支持Oracle、Access等常见数据库，方便对接现有管理系统。

材料数据与结构关联，能自动计算单个结构或整条线路的造价。生成的报表可以导出到电子表格或数据库，用于资产管理和施工准备。

图纸输出

自动生成平面图和剖面图，设计变更会实时更新到图纸。支持直接打印或导出到CAD系统，可以自定义图框、标题栏和公司标识。用户能完全控制图纸比例、页面布局等参数，大幅提升出图效率。

系统需求

Microsoft Windows 10/11（64位）操作系统

支持各类性能配置的计算机

兼容常见打印机和绘图仪

提供英语、法语、西班牙语界面

主要特点

三维地形建模（含自动三角网生成）

鼠标点选确定线路路径

结构位置可视化调整

自动生成中心线和边线

地形特征智能识别

电压等级相关的间隙线自动绘制

地形高程着色显示

支持GPS、航测等数据导入

灵活的工程设计标准设置

自定义气象条件组合

结构强度校核系数设定

导线工况选择（初始/蠕变/重载）

完整的三维线路模型

支持从元件库选取结构和导线

交互式或自动结构布置

导线力学计算（含蠕变影响）

多种导体模型可选

完整荷载树分析

导线对地及障碍物距离计算

结构强度快速校核

导体与结构间隙检查

三维线路动态展示

智能绘图系统

自动生成平断面图

图纸比例自由调整

支持CAD系统对接

PDF格式图纸导出

地图和航拍图叠加

扫描图纸数字化处理

物料管理功能

企业数据库对接

结构成本自动估算

施工材料清单生成

安装指南

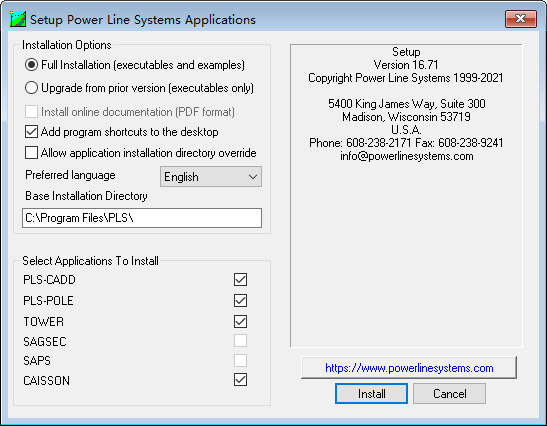

1. 下载安装包后解压，双击"setup.exe"启动安装程序

2. 选择需要安装的组件和安装路径，点击"Install"开始安装

3. 安装完成后启动程序，如需许可证请参照随附文档说明
