RhinoResurf插件 v4r7 最新版本

软件介绍

RhinoResurf 是一款专为 Rhino 开发的逆向工程插件，主要用于将网格模型转换为高精度 NURBS 曲面。它支持多种数据格式导入，并能生成光滑拼接的曲面，适合复杂建模需求。操作简单，结果精准，适用于工业设计和3D建模领域。

RhinoResurf 插件功能简介

这款插件专为 Rhino 4.0/5.0/6.0/7.0 设计，能快速将网格模型转换成 NURBS 曲面，并保持高精度和光滑度。无论是复杂几何形状还是精细纹理，都能准确还原，确保设计质量。

RhinoResurf 在曲面重建时能精确捕捉原始模型的细节，包括微妙的曲线变化和表面特征。设计师可以放心使用，不用担心因精度问题影响最终效果。

生成的曲面之间能实现 G1 连续拼接，确保模型整体平滑过渡，没有明显接缝或断裂。这使最终成品更加完整，提升整体视觉效果。

如何安装 RhinoResurf 插件？

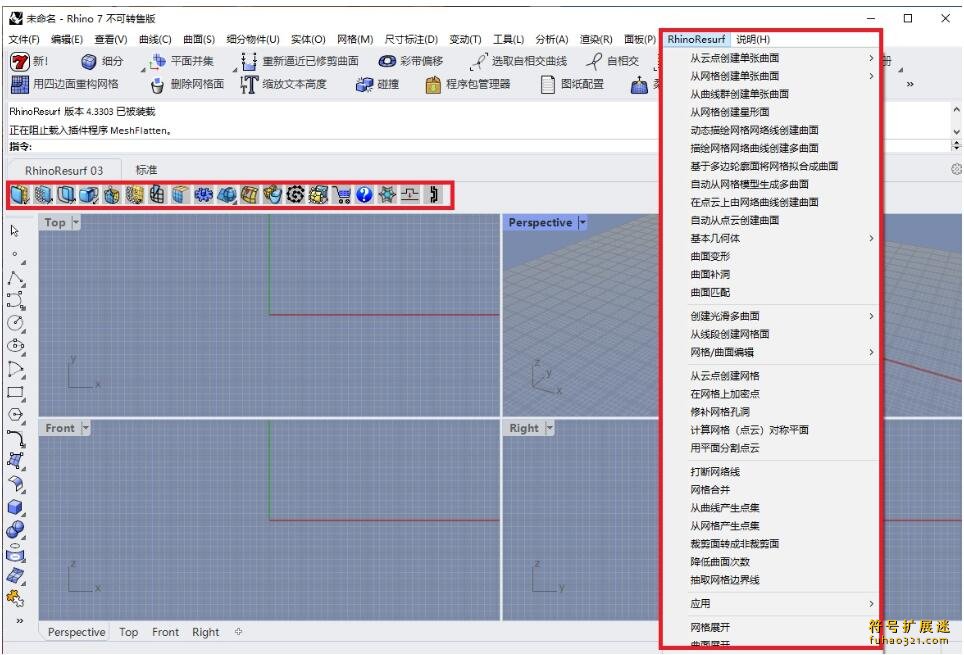

RhinoResurf 是 Rhino 的一个插件，安装后会在菜单栏新增一个选项。首次使用时需要手动加载，之后每次启动 Rhino 都会自动加载。

1、安装 RhinoResurf 到电脑后，找到插件文件。默认路径是：C:\Program Files\Rhinoceros 7\Plug-ins\RhinoResurf4\RhinoResurf_r7.rhp。

2、启动 Rhino 7，在命令行输入 Options 或通过菜单 工具 → 选项 打开设置。

3、在对话框中选择 Rhino 选项 → 插件，点击 装载 按钮。

4、找到 RhinoResurf 插件文件（.rhp 格式），点击 打开，再点 关闭。稍等片刻，插件就会加载完成。

首次成功加载后，后续启动 Rhino 时插件会自动运行。

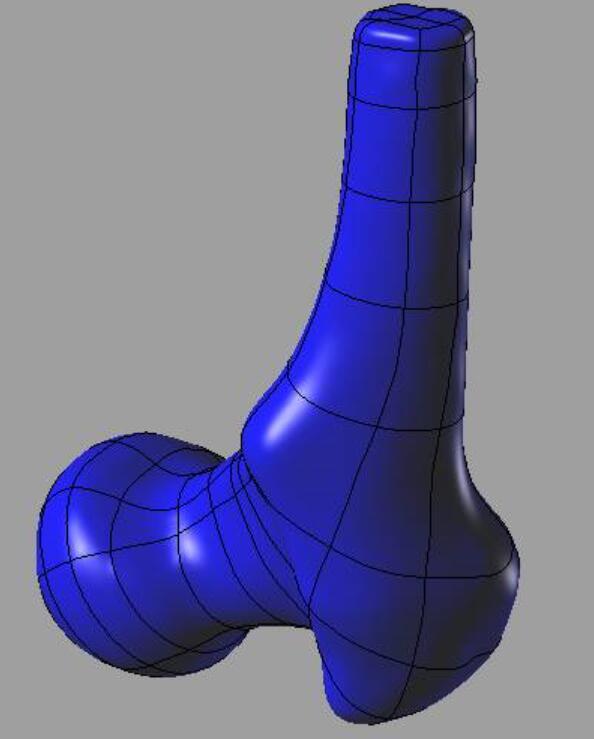

网格模型转 Solid 实体的步骤

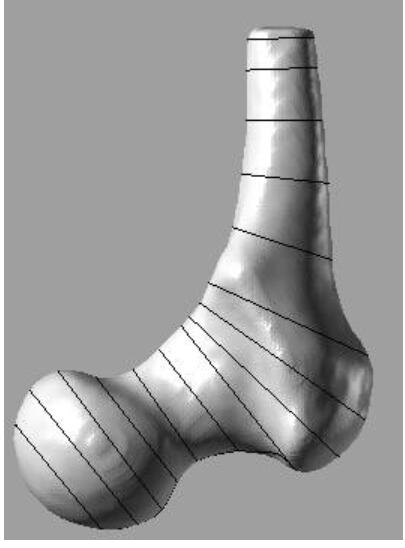

1、使用 Rhino 的 _section 命令生成截面线。

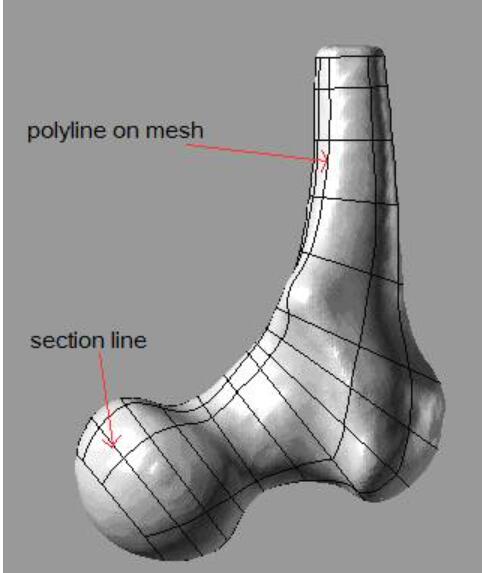

2、用 _PolylineOnMesh 在网格上绘制纵向曲线，使其与截面线相交，初步形成四边块区域。

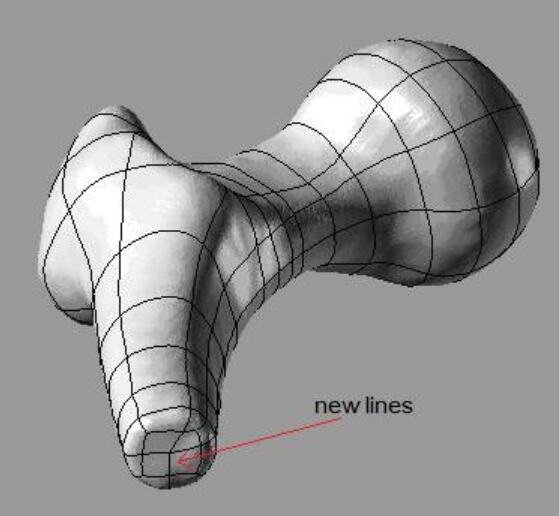

3、继续补充曲线，使整个网格模型被曲线覆盖。

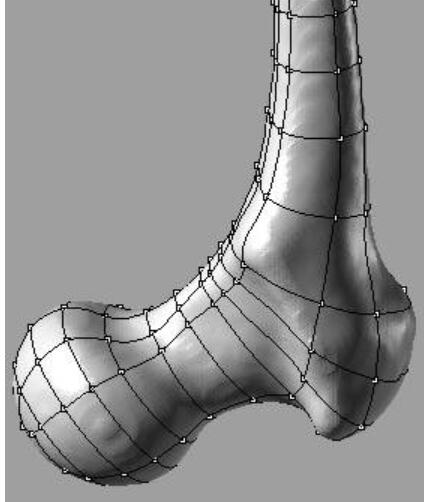

4、运行 _RsSplitCurveNetwork，设置缝隙值为 0.0001，点击 Split 打断曲线，形成真正的拓扑分块。

5、使用 _RsMesh2Surfs 生成 NURBS 曲面。

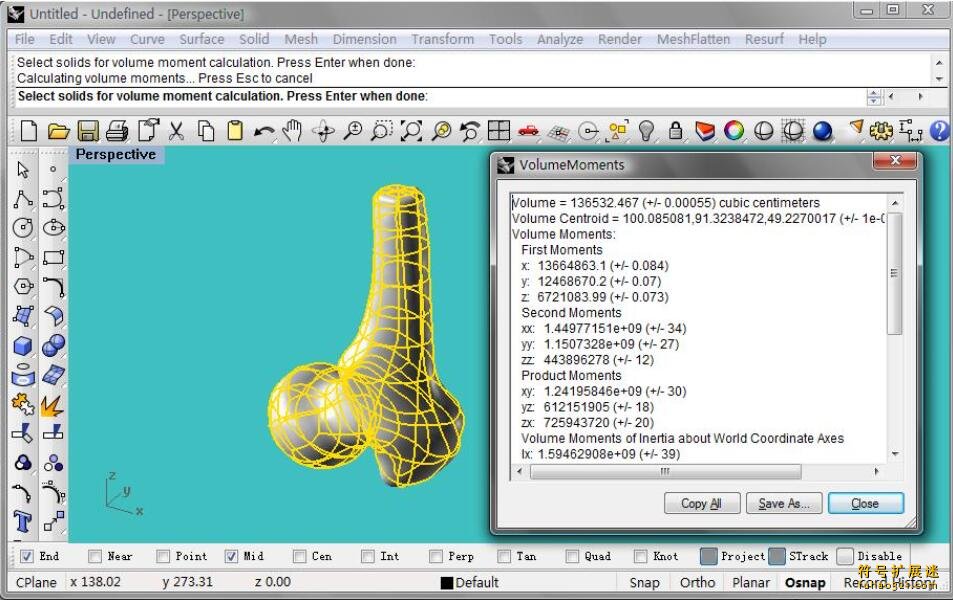

6、运行 _CreateSolid 将曲面转换为实体模型。

常见问题解答

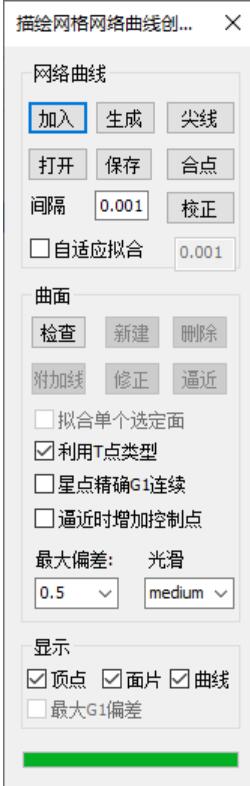

为什么“检查”按钮提示曲线网络连接不良？

如果某条曲线端点未正确连接，系统会报错。确保所有曲线端点正确相交。

RhinoResurf 支持“T型结”吗？

目前不支持，未来可能会增加该功能。

为什么 RsMesh2Surf 无法生成曲面？

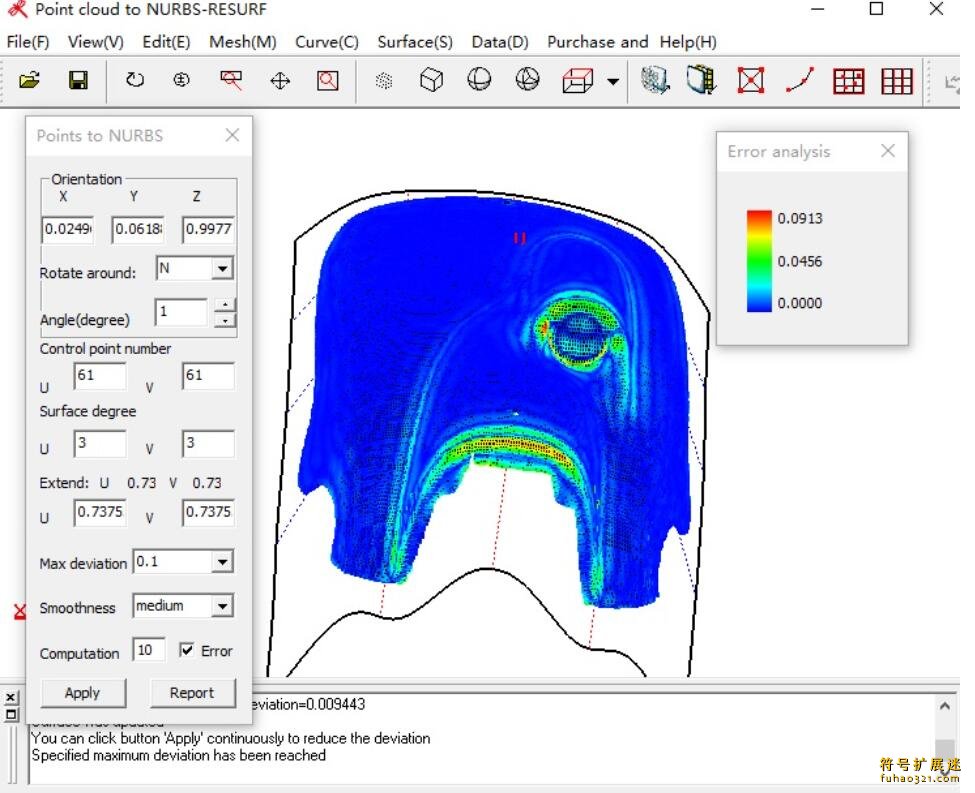

可能因为模型封闭或拓扑结构不完整。建议先清理网格或改用点云转换方式。

更新日志

v0.527.0.0 版本更新内容：

1、新增 RsFillHoleBySurf 命令，可修补孔洞并保持 G1 连续。

2、增加 RsMorphSurf，支持曲面变形至目标位置。

3、优化 UV 线旋转功能，提升曲面生成质量。

4、修复部分错误，更新文档。
