xnurbs for rhino7插件(补面工具) v1.1.4.0 安装免费版

软件介绍

XNurbs for Rhino7是一款专为3D建模设计的插件，能够简化复杂曲面的创建和编辑过程。它通过智能算法优化曲面衔接，适合不同水平的用户提升建模效率。这款插件特别适合需要高精度曲面设计的场景。

XNurbs for Rhino7插件介绍

如果你用过Rhino7做曲面建模，可能会遇到边缘衔接不流畅的问题。XNurbs for Rhino7插件可以帮你解决这个难题，它能轻松生成高质量曲面，还能让新曲面和现有曲面的边缘自然过渡。

这个插件的操作界面很简单，但功能很强大。它能快速计算各种复杂NURBS曲面，就像物理实验中弯曲木条会自动形成平滑曲线一样，XNurbs也能用类似原理生成优质曲面。

主要功能特点

1、实时解算NURBS曲面：再复杂的约束条件都能快速计算出来

2、高质量曲面生成：采用能量最小化算法，确保曲面平滑度

3、弥补CAD软件不足：解决普通建模工具难以处理的曲面问题

4、完整编辑功能：支持随时修改和重建曲面

米家毛球修剪器建模教程

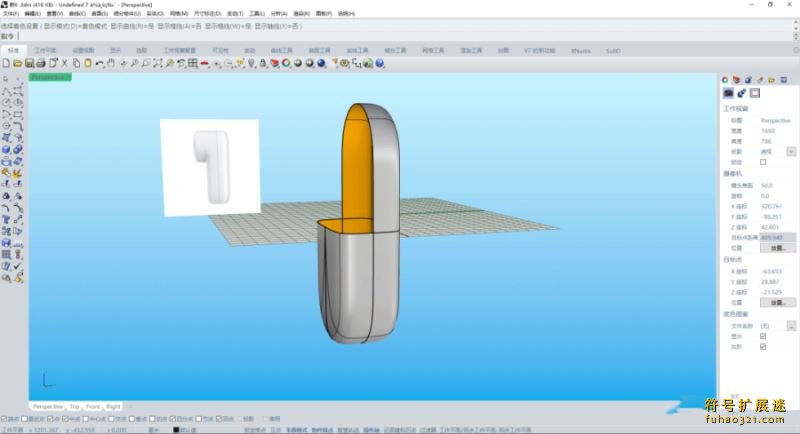

下面用制作毛球修剪器的例子，展示XNurbs的具体用法。

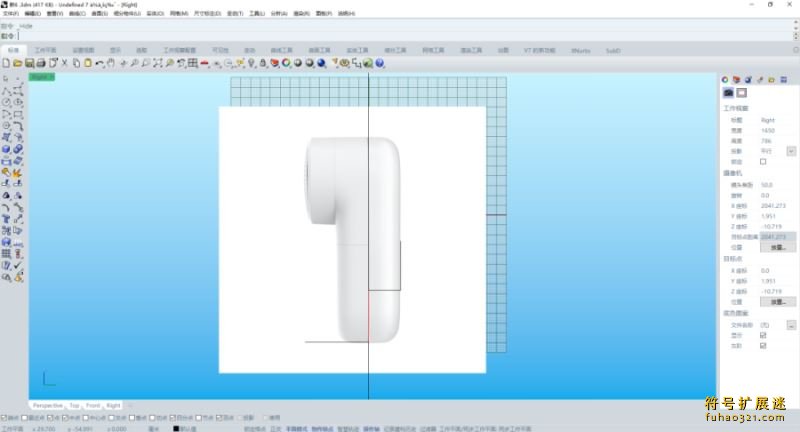

1、绘制辅助线

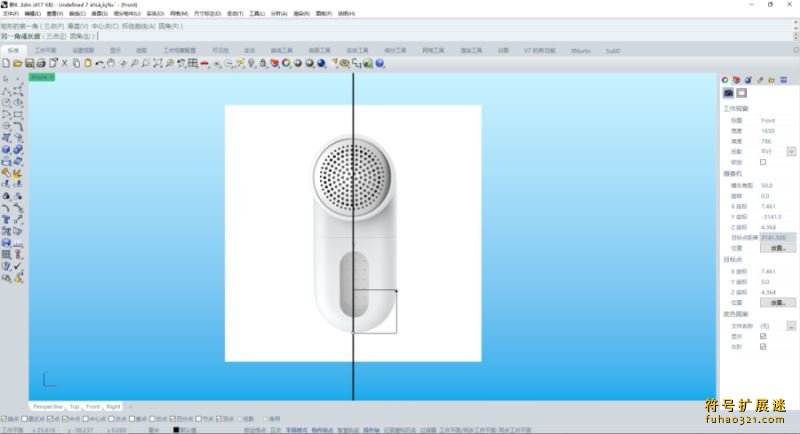

第1步：用多重直线工具画出对称轴线

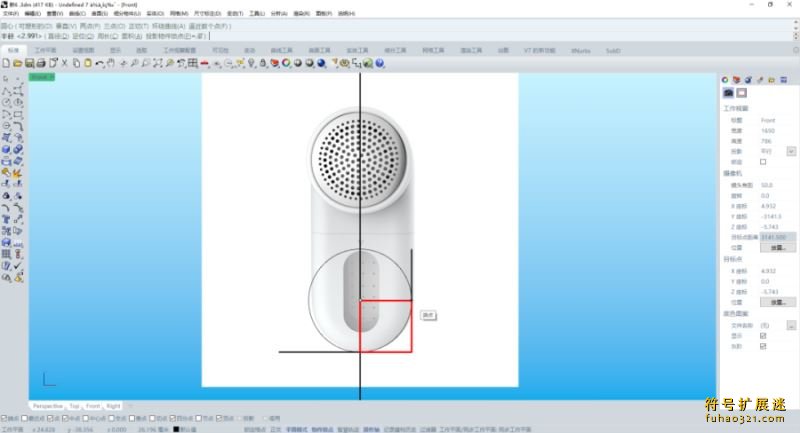

按住Shift键使用矩形工具，位置要准确

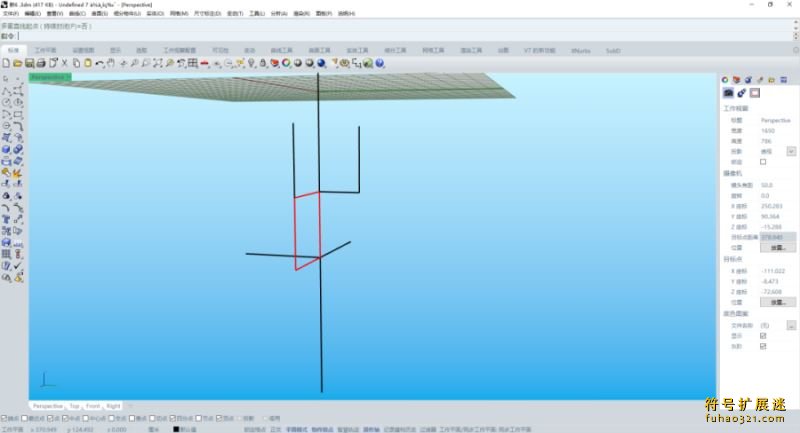

第2步：继续用多重直线工具添加辅助线

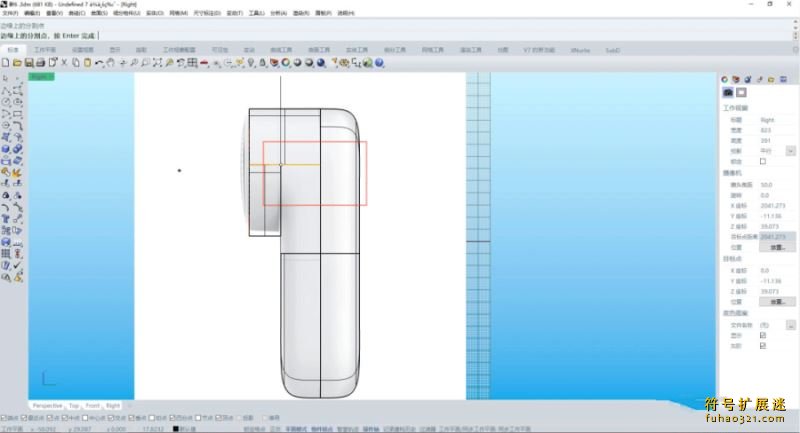

可以把矩形改成红色方便观察，不改也行

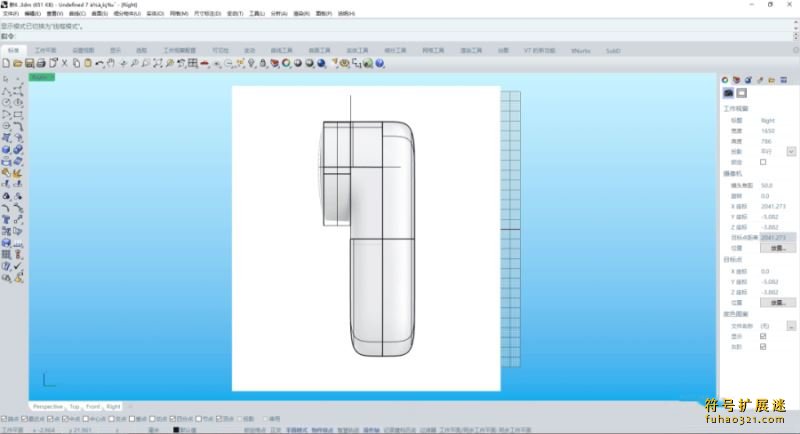

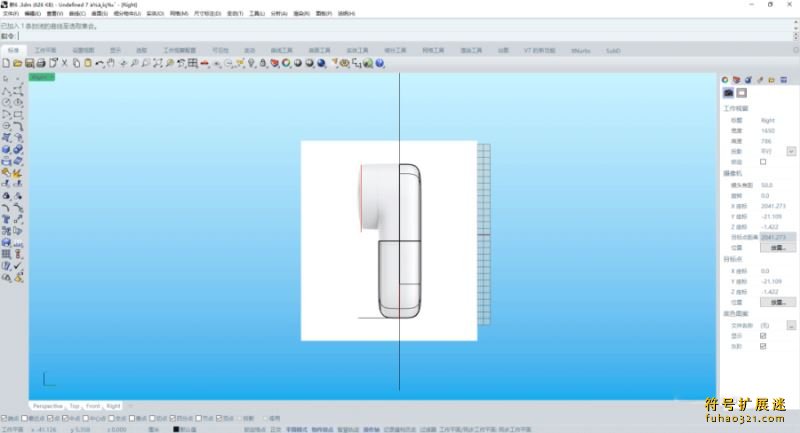

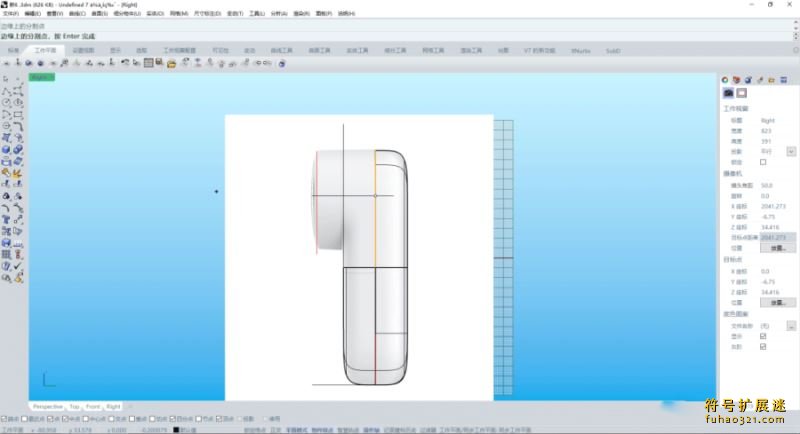

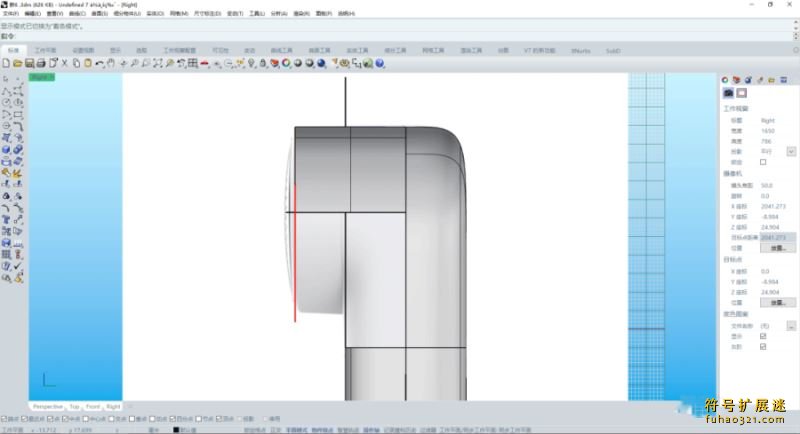

右视图中的辅助线位置要这样摆放

第3步：用圆工具画圆，中心点要对齐矩形端点

2、创建过渡曲线

第1步：选择两条绿色直线进行混接

注意要点击靠近内侧的1、2位置

如果选错端点会出现这种情况

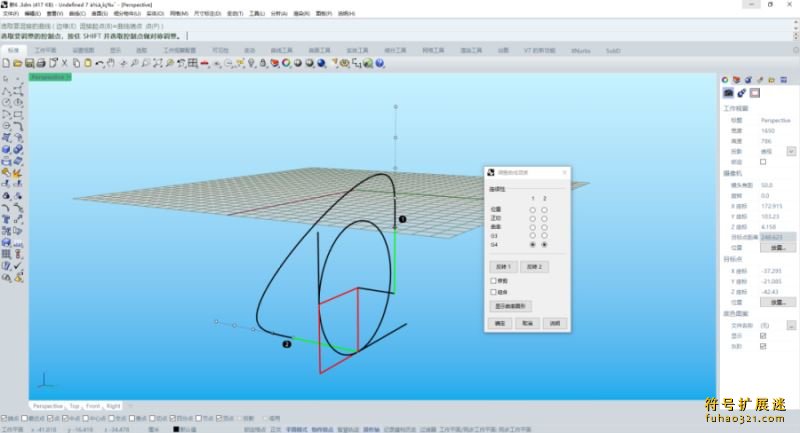

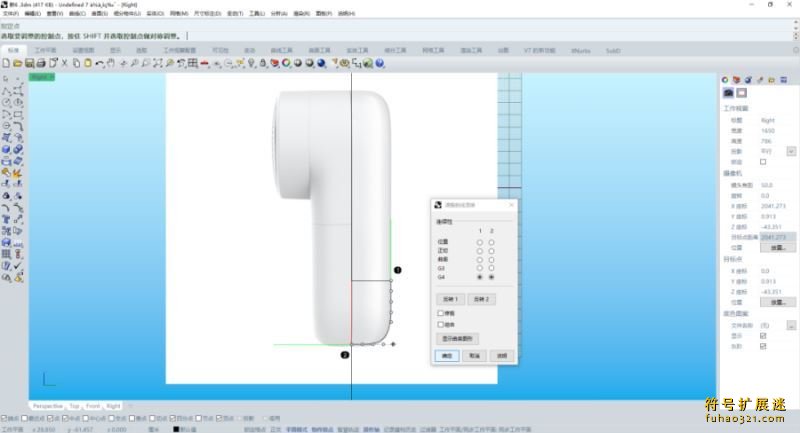

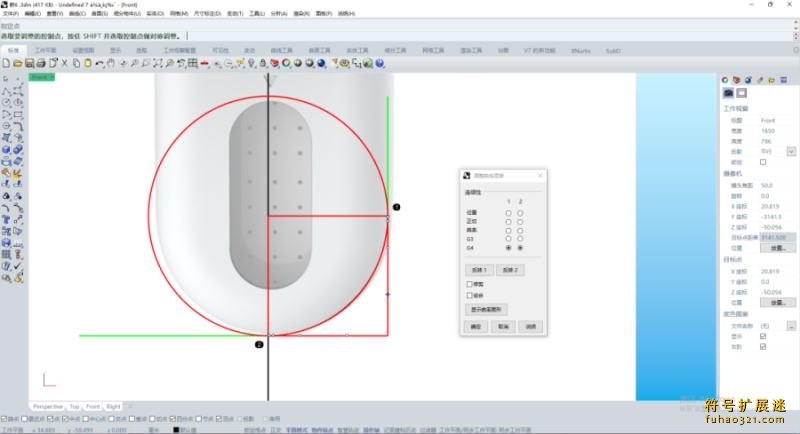

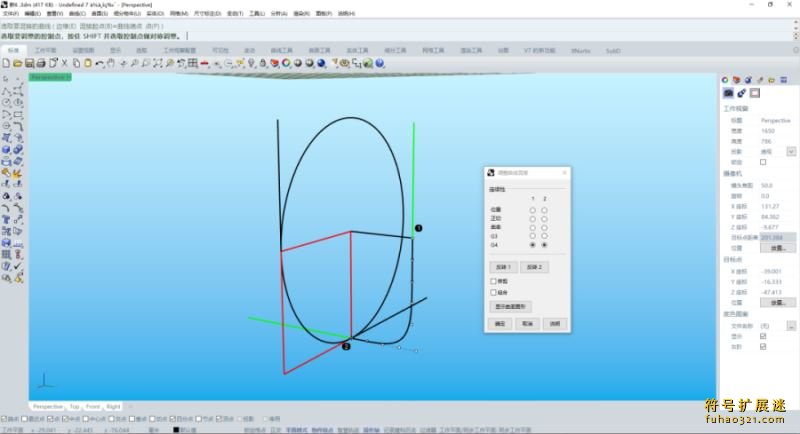

第2步：调整混接曲线，选择G4模式并按住Shift微调

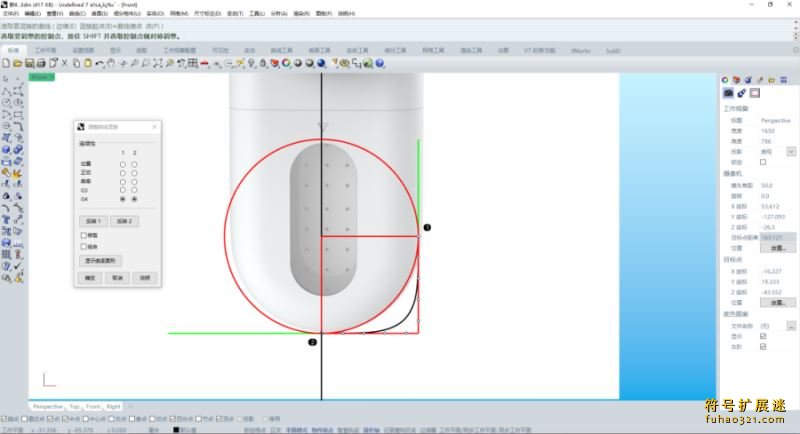

第3步：在正视图重复混接操作

第4步：把曲线调整到接近正圆的弧度

3、生成旋转曲面

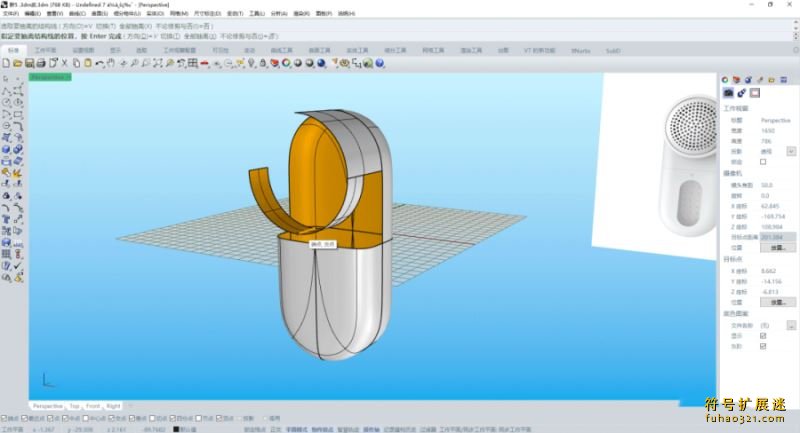

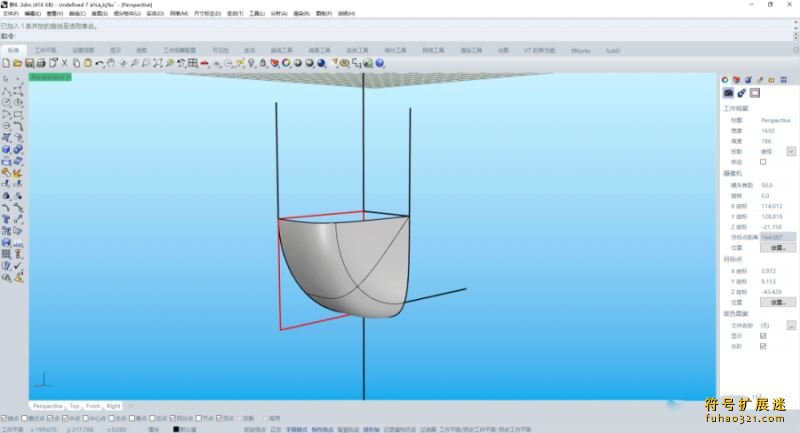

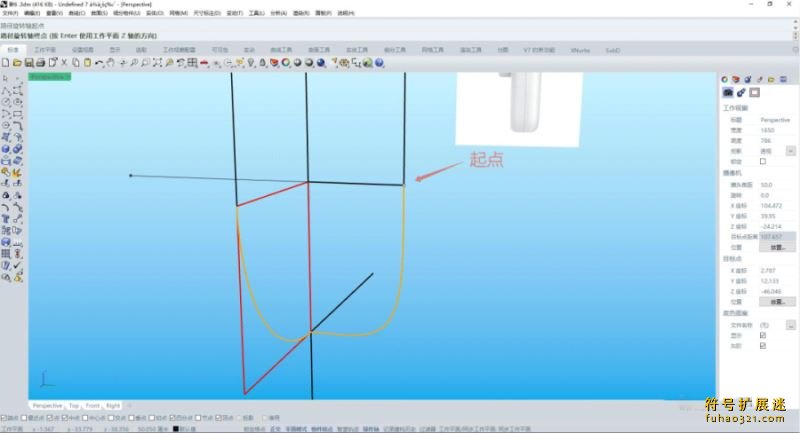

用旋转工具，先确定旋转轴起点，按住Shift确定终点

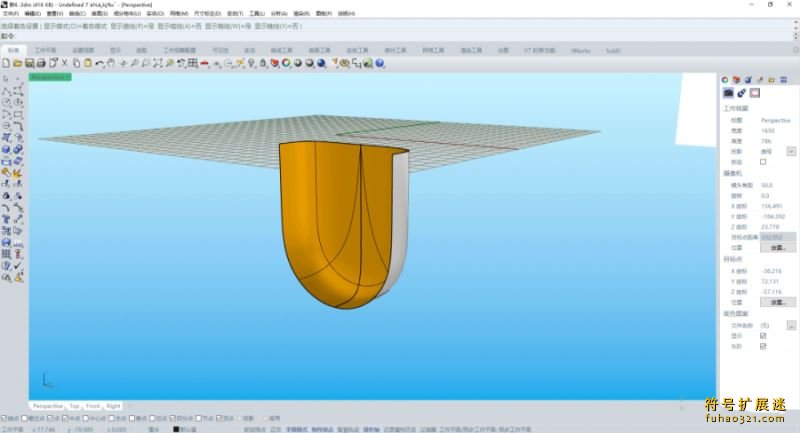

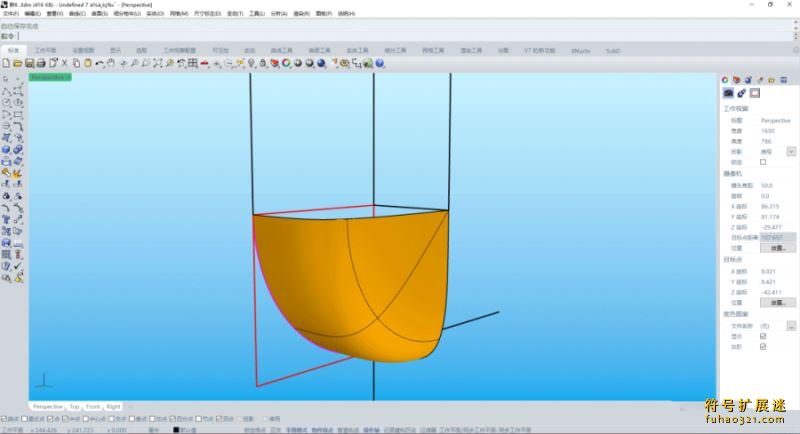

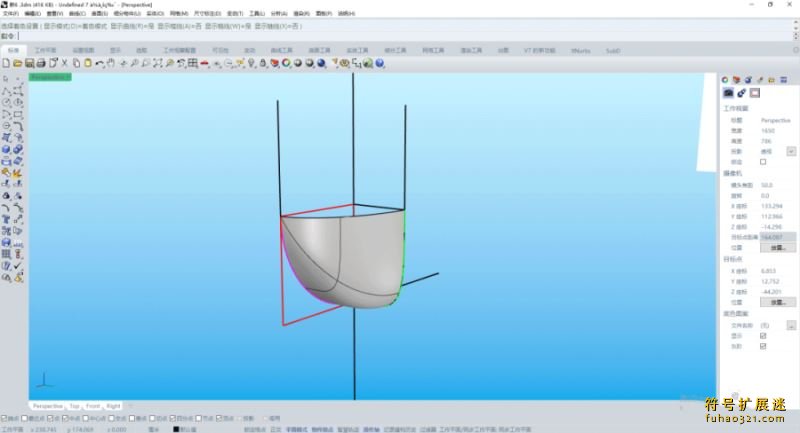

成功生成的曲面应该是这样的

如果曲面方向反了，用反转工具调整

注意别把轮廓线和路径搞混，否则会这样

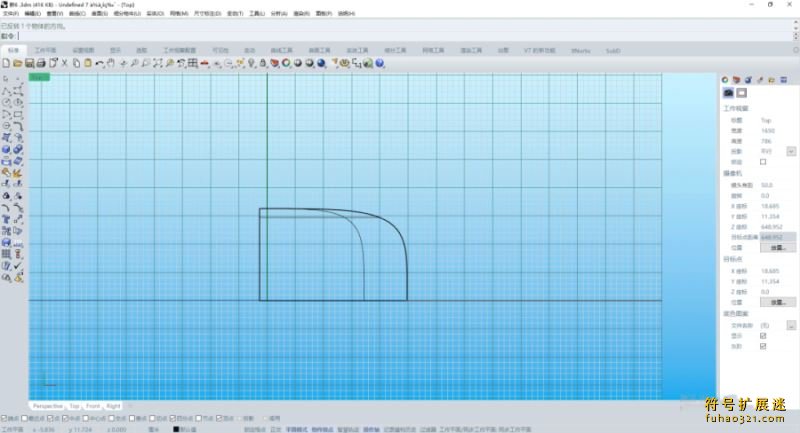

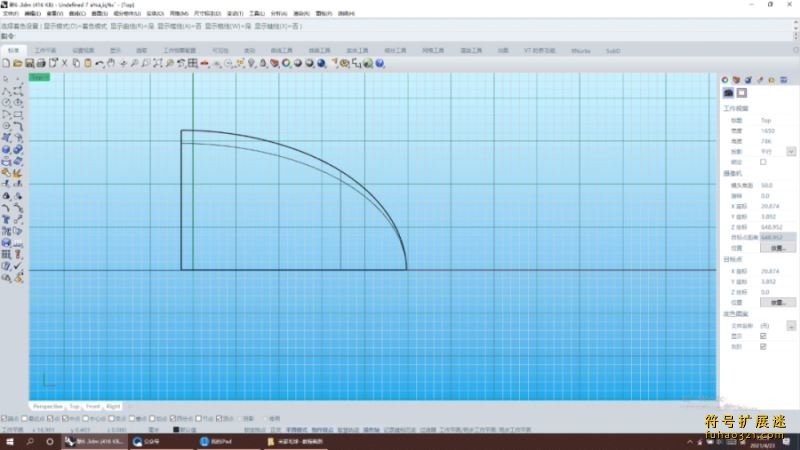

正确的顶视图效果

4、调整曲面形状

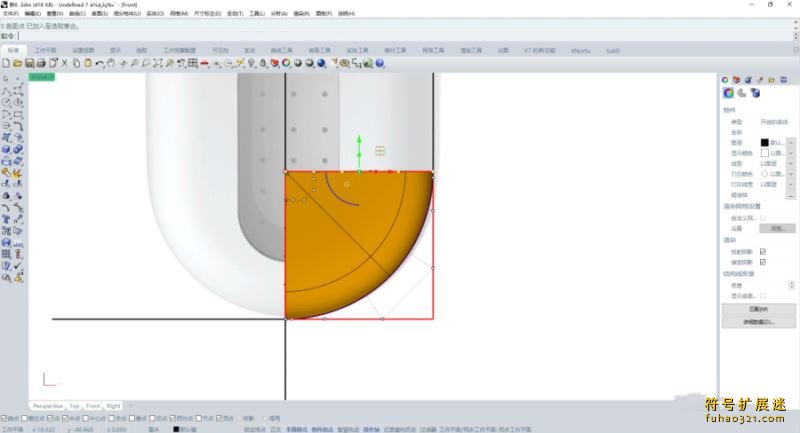

第1步：显示曲面控制点，选中第一排点

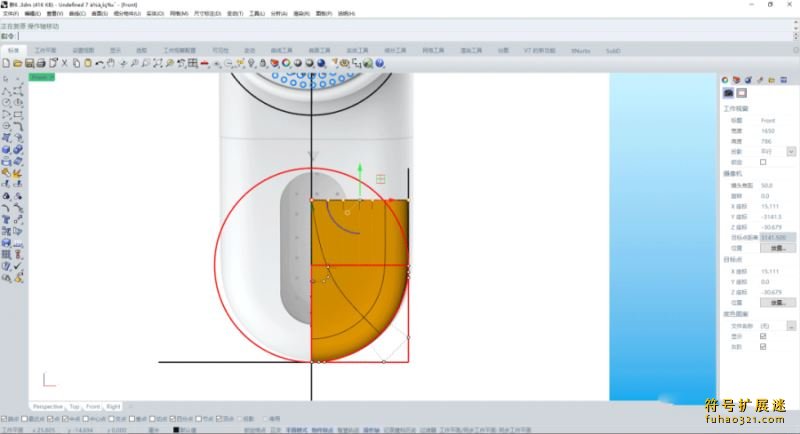

第2步：向上拖动控制点调整曲面

5、镜像复制曲面

先用镜像工具复制一次

再对复制出的曲面做两次镜像

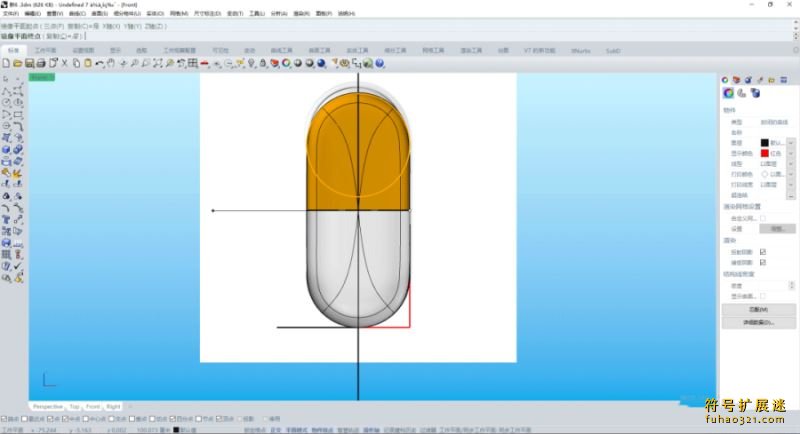

记得开渲染模式检查曲面是否平滑

平滑的曲面应该是这样的

常见问题原因：

1.混接曲线时控制点调错了

2.曲面调整时选错控制点

3.镜像时起止点位置不对

6、合并曲面

选中六个曲面用组合工具合并

7、处理辅助圆形

先镜像复制辅助圆

按住Shift移动复制出的圆到新位置

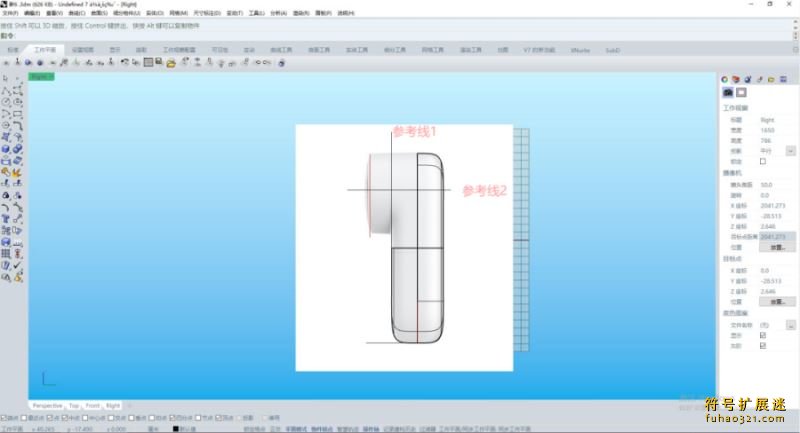

8、添加参考线

画两条直线作为后续操作的参考

9、分割曲面边缘

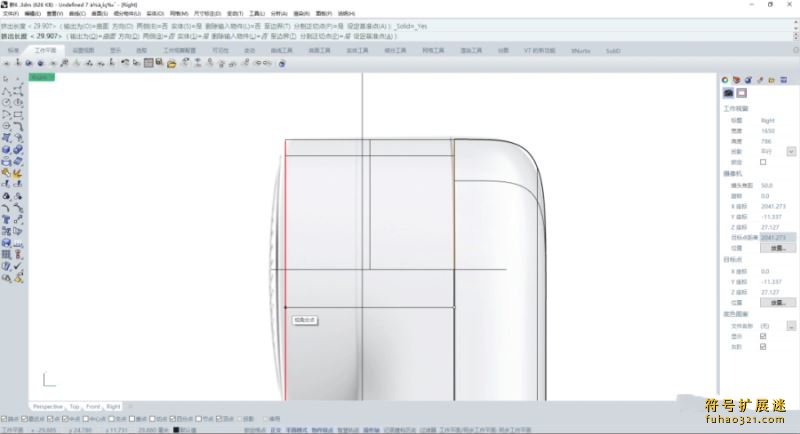

用分割工具处理曲面边缘

10、创建挤出曲面

第1步：挤出分割出的曲线

设置：两边否/实体否/保留原物件否

打开最近点捕捉确保对齐

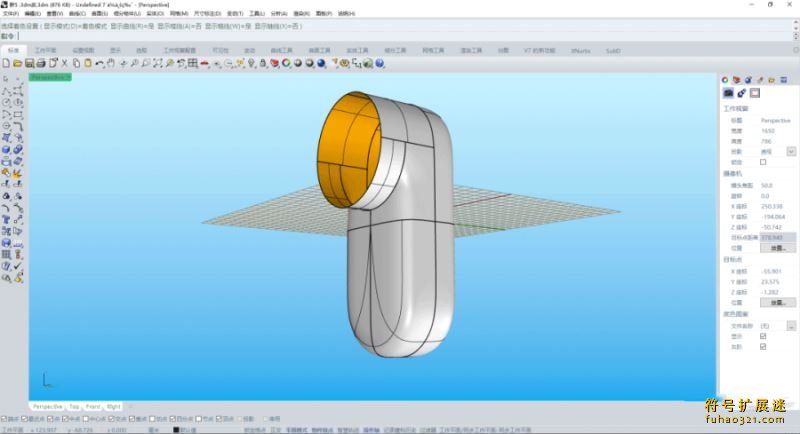

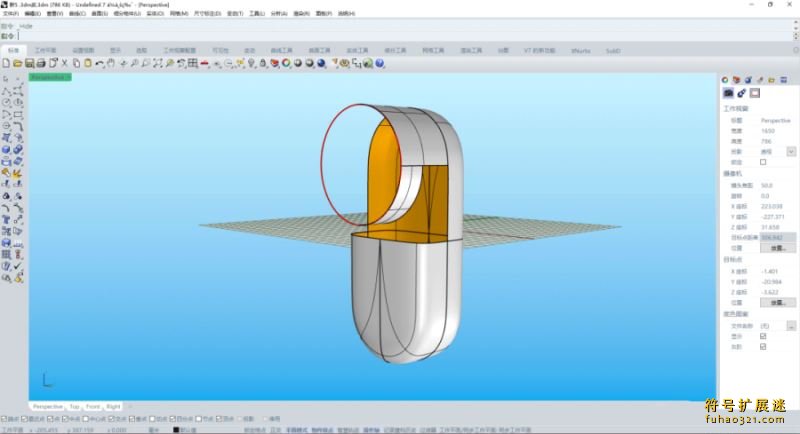

第2步：挤出辅助圆到参考线位置

11、分割圆形曲面

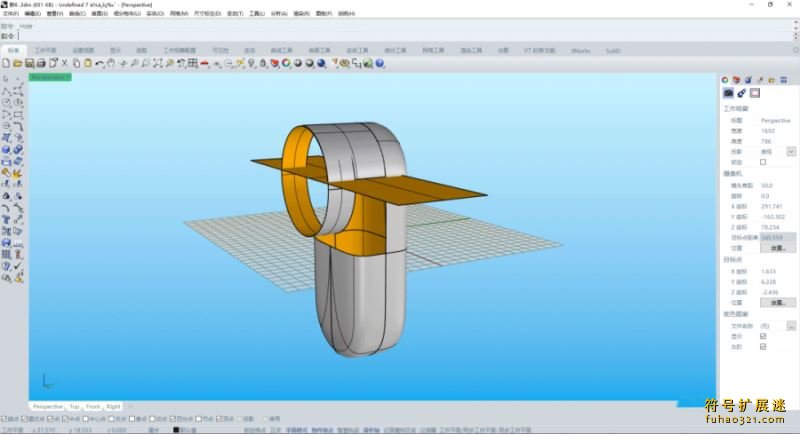

第1步：挤出参考线创建分割面

第2步：分割圆形曲面

第3步：提取曲面的结构线

第4步：修剪多余曲面

12、衔接曲面边缘

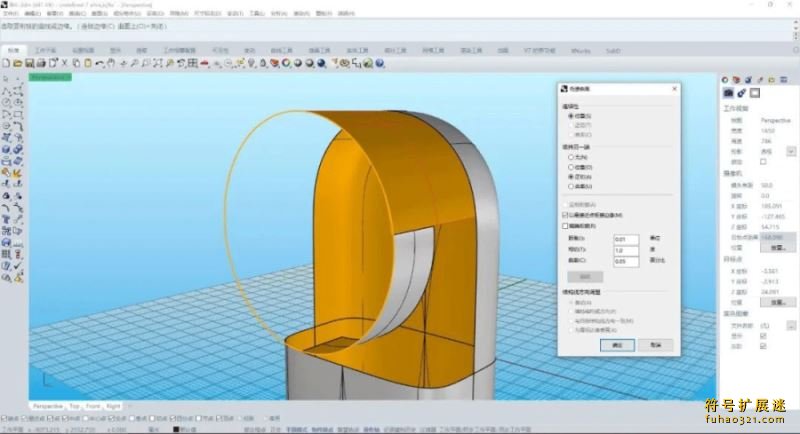

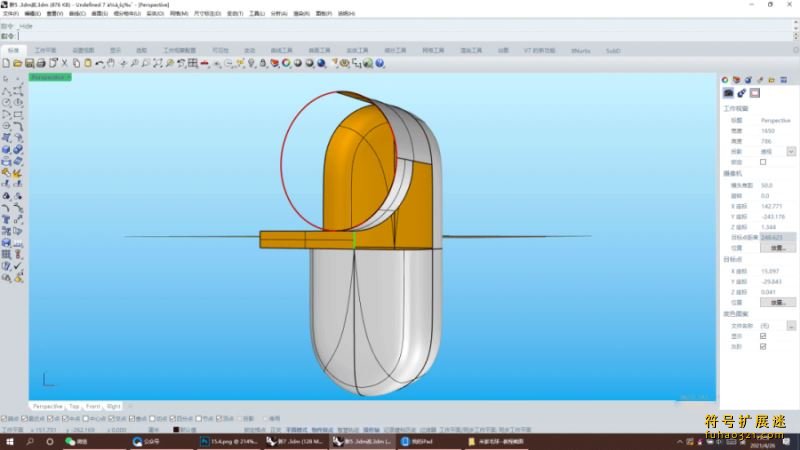

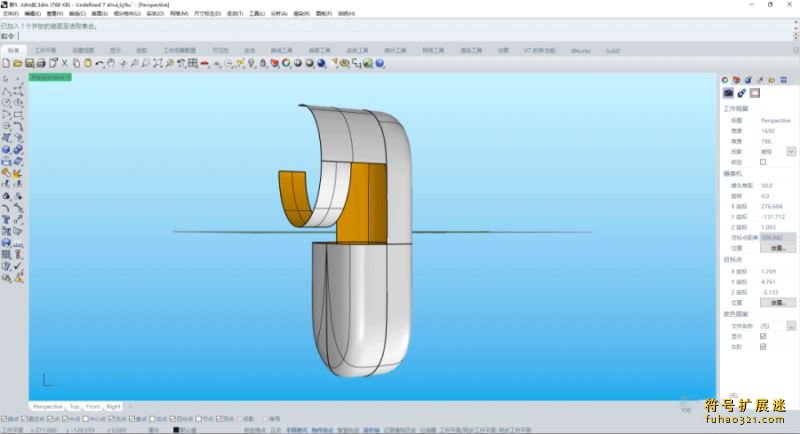

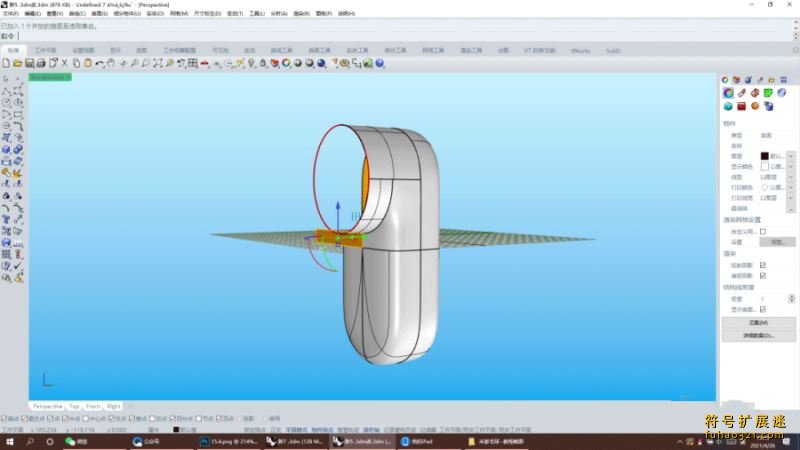

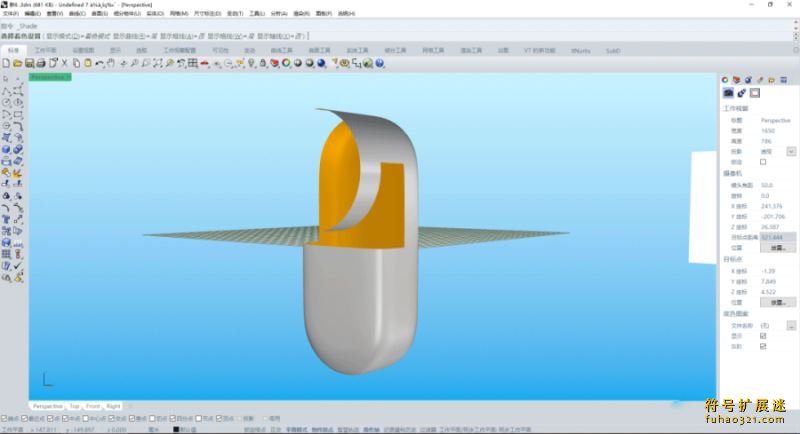

第1步：将曲面与圆形边缘衔接

设置：连续性-正切/维持另一端-正切/最近点衔接

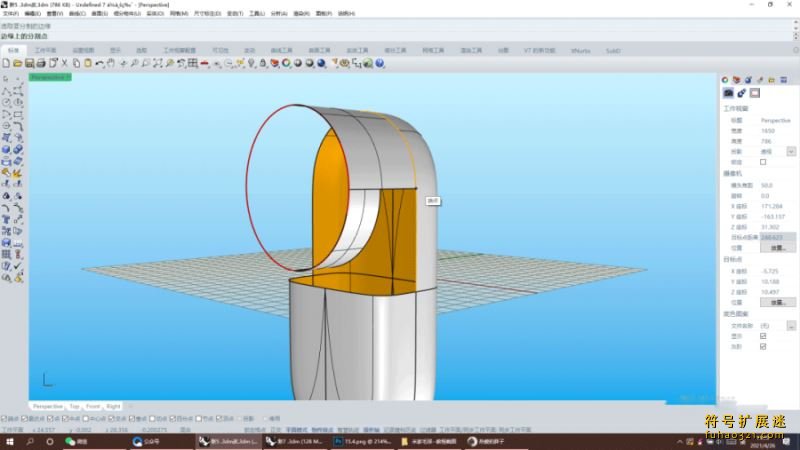

第2步：分割上方曲面边缘

第3步：完成曲面衔接

13、使用XNurbs补面

第1步：分割需要补面的边缘

第2步：创建辅助直线和面

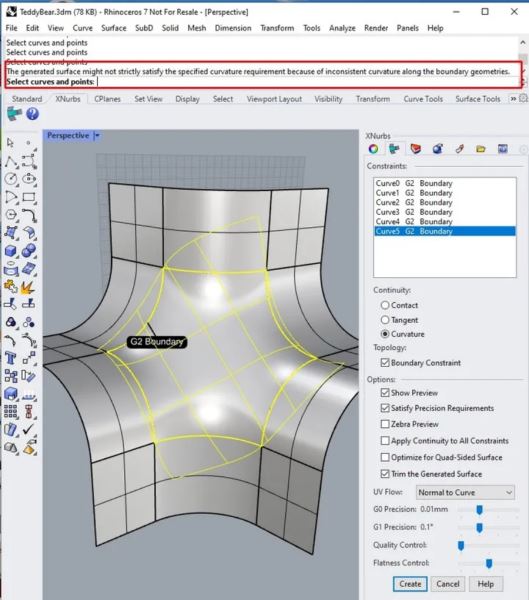

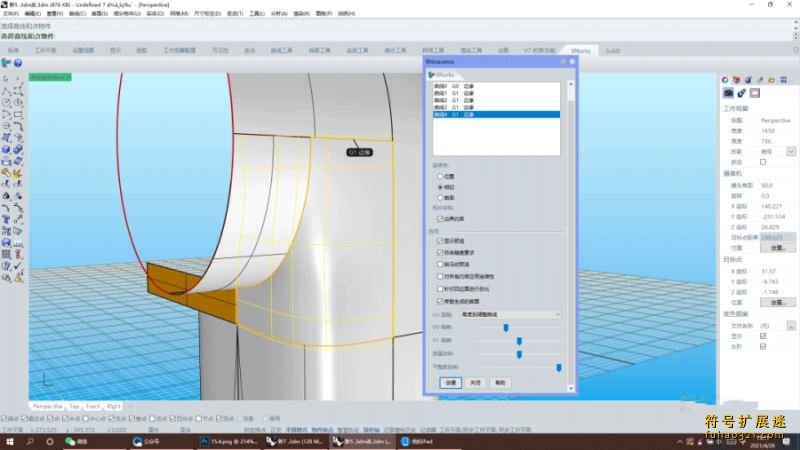

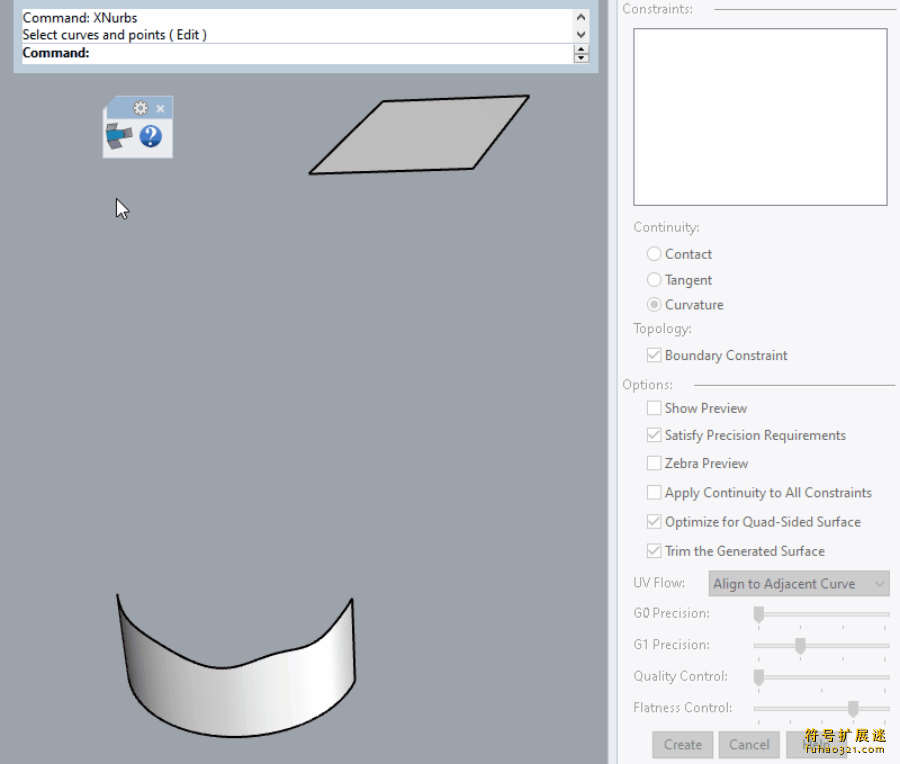

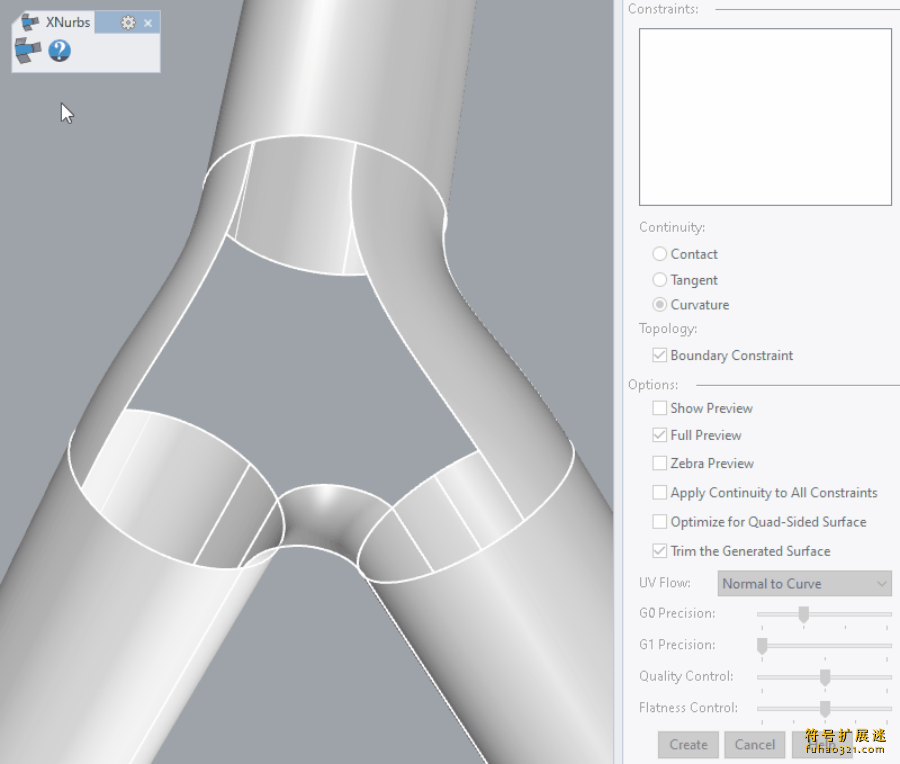

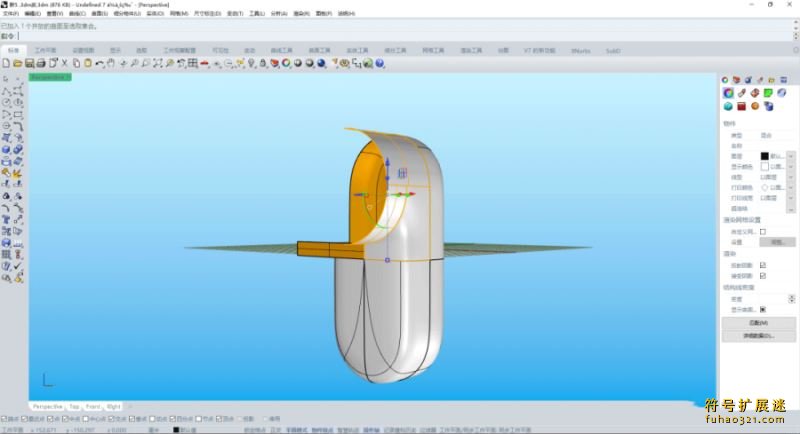

第3步：使用XNurbs工具补面

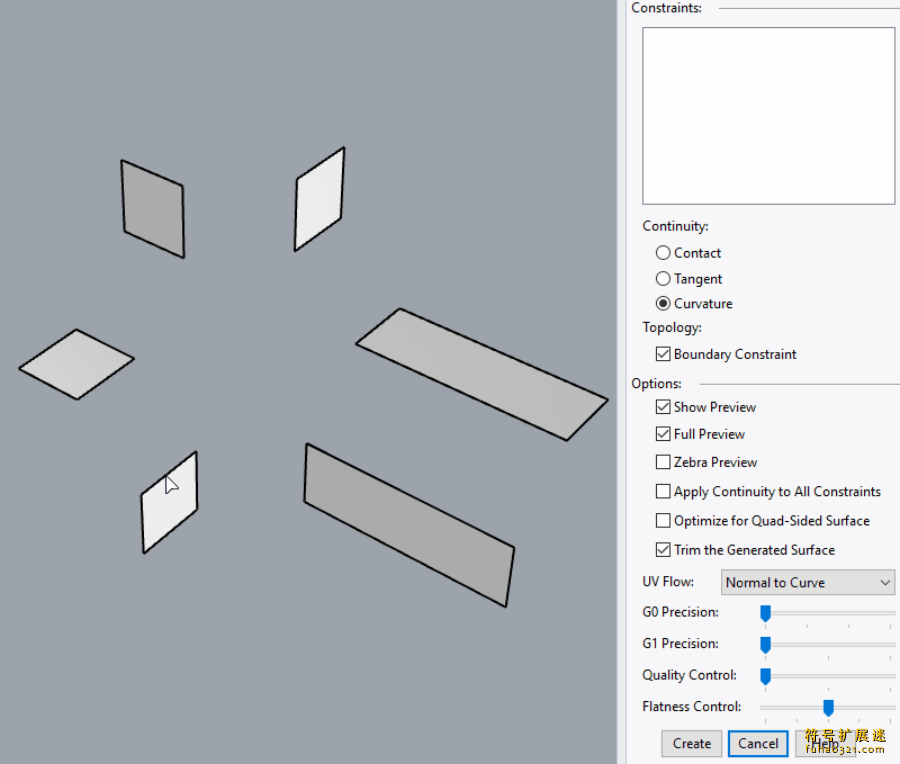

选择4条边缘曲线，设置相切和位置约束

开启预览/精度检查/自动修剪选项

调整G0、G1精度和平整度参数

14、最终镜像处理

第1步：删除辅助面

第2步：衔接三个关键曲面

第3步：镜像完成整体造型

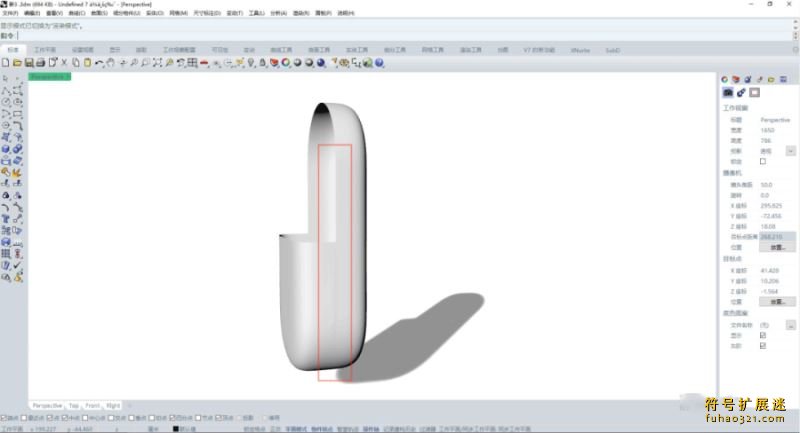

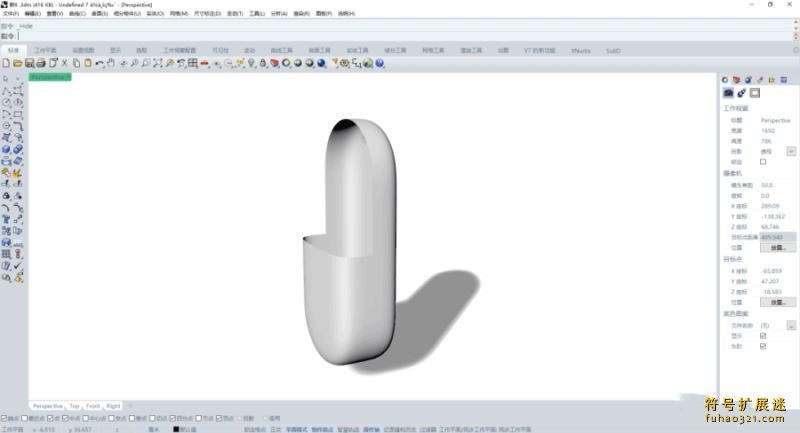

这样就完成了毛球修剪器的基础造型

核心功能优势

1、实时预览功能

2、精确度控制

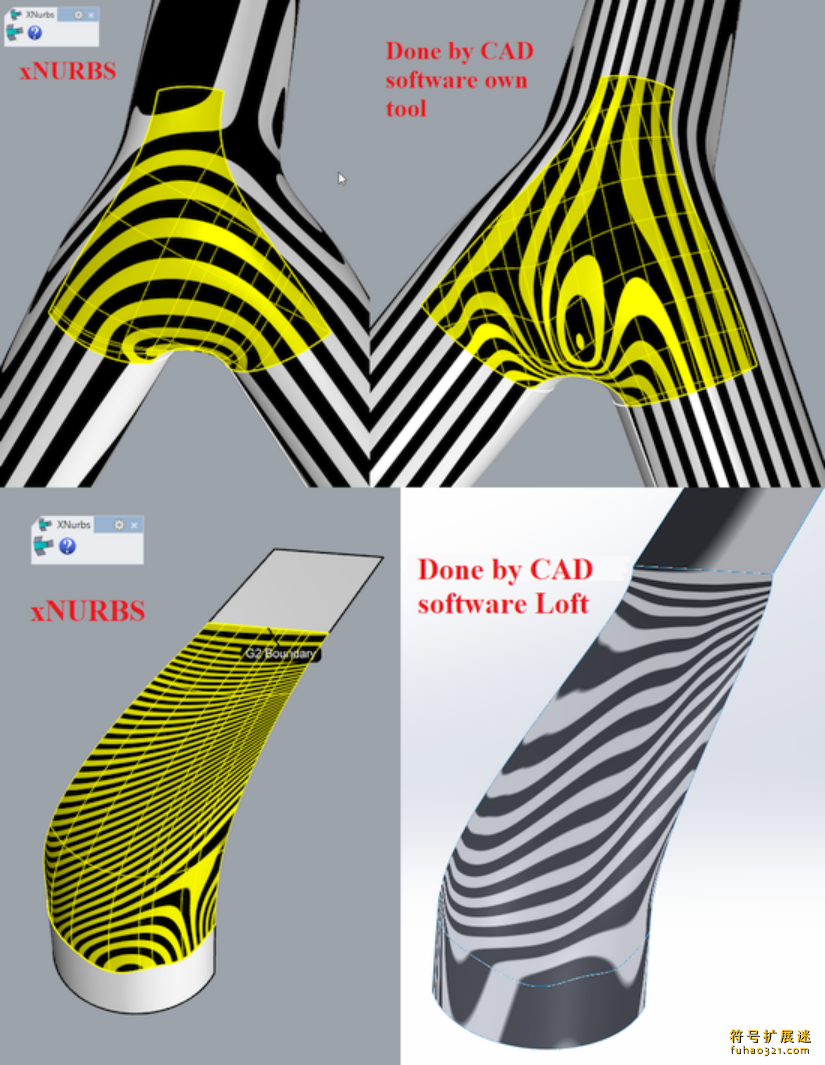

3、斑马纹分析

4、全面约束支持

5、四边面优化

6、自动修剪选项
