Keysight PathWave Advanced Design System (ADS) 2025 完整版(附安装教程)

软件介绍

Keysight ADS 2025 是一款专为射频、微波和高速数字应用设计的电子设计自动化软件。它集成了多种仿真和验证功能，帮助用户设计符合最新无线、高速数字和军用标准的高性能硬件。通过Python自动化和强大的编程接口，用户可以创建神经网络非线性电路仿真模型，并优化工作流程，提升设计效率。此外，ADS 2025 还支持电力电子、电磁仿真、电热仿真等多种功能，适用于复杂的设计任务。

注意：ADS Ptolemy 数据流模拟器已停产，建议改用功能更强大的 SystemVue 作为替代产品。

ADS 2025 的新设计功能

电路仿真增强功能

GoldenGate 的快速包络模拟算法已集成到 ADS 2025 中。

频域信号用于快速表征电路记忆效应。

时域信号用于更准确的记忆效应验证。

RFPro 3D-EM 和 3D-Planar 分析的精度提升，改进了网格划分和可视化。

频率扫描期间可直接计算远场，无需存储和后处理近场。

新增波导端口求解器，精确控制每层的粗导体和过孔网格划分。

默认情况下，重复使用之前的仿真结果，避免不必要的重复仿真。

复杂几何体的网格划分更精确，支持 FEM 仿真。

网格域优化（MDO）用于仿真场和网格的可视化。

扩展的 Python API 和虚拟环境支持自定义自动化工作流程。

Python 控制台允许用户以编程方式修改 ADS 工作区。

ADS AEL 表达式和 Python API 可双向调用。

Python AI 训练模块基于人工神经网络（ANN）模型，用于非线性电路仿真。

设计与技术管理

Python 控制台支持开发脚本，控制工作流程和修改工作区。

Python 虚拟环境用于管理 ADS 中的 Python 模块。

自定义 Python 对话框支持 pcell 评估和自动图稿宏。

新增 Python API，访问 Keysight ANN 模块进行非线性电路建模。

ADS AEL 和 Python API 可双向调用，增强自动化功能。

设计编辑和布局

跟踪避免布线功能适用于 3D 布线和 OA 路径对象。

平面平滑算法优化地平面形状，适用于锐角和小特征。

Schematic-to-Layout 和 Layout-to-Schematic 的生成更稳健。

属性窗口中可同时编辑多个接地层、过孔和焊盘参数。

Design Difference 功能增强，支持布局和原理图之间的网络名称比较和更新。

新增 AEL 函数，支持设计中的移动、设置原点和引用堆叠。

设计导入/导出

ADS Board Link（ABL）新增对禁止对象的支持。

Gerber 导入功能改进，支持 Altium Designer 坐标格式属性。

DXF/DWG 支持“孔作为切片”格式，保留圆弧信息。

DXF 导入的剖面线可转换为带孔的多边形，便于 EM 仿真和连接检查。

布局验证

电气规则检查（ERC）

ERC Current Density 支持从高到低排序。

设计规则检查（DRC）

穿孔导电形状的性能改进，适用于具有许多小孔的多边形。

智能 LVS 在多技术设计中自动选择 IC 库规则位置。

数据显示

缺少指定字体时，默认使用 Roboto 字体，确保数据显示可查看。

支持对不同类型的多个绘图进行分组编辑。

新增 Python API，支持自定义数据显示菜单、方程式和标记。

Python 自定义菜单、按钮和对话框支持回调功能。

活动页面视图可通过 Python 小部件进行缩放、移动和显示。

电路仿真

GoldenGate 的快速包络模拟算法集成到 ADS 2025 中。

频域信号用于快速表征电路记忆效应。

时域信号用于更准确的记忆效应验证。

Gain compression 支持非线性增益扩展，计算小信号和最大非线性增益。

Foundry 加密模型现可无缝使用。

Python AI 训练生成的 Keysight ANN 模型用于非线性电路仿真。

量子电子学

增强的量子图稿库：

螺旋矩形电感器用于构建 Purcell 滤波器。

分布式负载共面波导组件用于设计行波量子结构。

共面波导结点和组件支持量子比特激发。

Josephson Junction 模型（多兰和曼哈顿）增强制造表示。

TransmonPocket 和 TransmonPocket6 支持可视化参数编辑。

新增量子器件库和示例，支持频域分析中的磁通量量化。

四端子器件、电感和互感支持专用磁通端子。

RF-SQUID 和 DC-SQUID 支持非对称电感。

Three Josephson Junction 鱿鱼和 SNAIL 支持非线性感应装置。

Fluxonium 和 Quantum Snake 晶胞支持磁通量量子常数。

高速数字（HSD）

电磁阀 - SIPro/PIPro

封装焊球支持频率相关的 RL 模型，建模趋肤效应和互感应耦合。

ODB++ 和 IPC-2581 的 Backdrill 信息可导入 SIPro/PIPro。

布局脚本支持保存虚拟引脚、背钻过孔和焊球设置。

Touchstone 1 和 Touchstone 2 选项用于 S 参数导出。

DDR/内存

串扰分析仪支持 Memory Designer 和 Chiplet PHY Designer 工作流程。

Memory Designer 支持控制器/存储器的 IBIS 引脚克隆功能。

GDDR7 和 QDR 支持四分之一速率时钟。

Chiplet PHY Designer 新增总线设计器和 AMI 模型生成器。

统一的内存接口和小芯片 PHY 模拟器支持复杂设计。

SerDes 系列

PCIe Designer 支持完整的 PCIe 一致性工作流程。

S 参数工具包支持 FoM（品质因数）一致性 HTML 报告。

Linux 上的 SeaSim 支持增强仿真功能。

电磁仿真

RFPro

FEM 网格划分器针对复杂几何形状进行了增强。

新增闭环和 delta 间隙馈电类型，自动嵌入 DUT 以提高仿真精度。

动量 delta 间隙馈电扩展在网格和近场可视化中可见。

远场在频率扫描期间直接计算，无需后处理。

用户定义或电路激励的近场可视化支持更直观的分析。

电力电子

FEM 和 Momentum 支持为加密的布局组件计算远场。

PEPro/RFPro Momentum 仿真在频率扫描期间计算远场。

拍摄分析支持 S/Y/Z 参数模型、PWM 和 SPICE 晶体管模型。

电力电子模型生成器（PEMB）支持从数据表提取 GaN 模型。

曲线数字化器工具自动提取 IV 和 CV 图形数据，生成仿真模型。

电热（ETH）仿真

动态 ETH 电路包络和瞬态仿真支持云 HPC 设计。

ETH 楼层规划器支持嵌套技术和 SmartMount。

ERC 通过突出显示等效原理图和布局组件，支持器件温度分析。

发牌

需要 EEsof EDA 许可软件和许可服务器软件 lmgrd 和 agileeesofd。

FlexNet FNP v11.19.2 要求将许可证加密到物理地址。

不再支持别名、虚拟或可移动以太网设备。

License Manager 测试版支持排队获取下一个可用许可证。

文档

离线文档以 HTML5 格式提供，支持以下功能：

增强的搜索功能。

语法高亮显示。

复制代码示例。

PDF 生成（需要 Internet）。

图像放大。

响应式设计。

与 RF System Explorer 集成

ADS 中的 PathWave RF System Explorer（RFSE）

SystemVue 的 SpectraSys 射频系统仿真器内置 ADS。

支持根本原因分析，识别导致 RF 系统损伤的组件。

基于测量的 sys 参数的供应商系统零部件库。

需要购买“ADS 中的 RF System Explorer”许可证。

ADS 2025 系统要求

在 Windows 上

确保硬件和软件配置满足最低要求。

建议使用高于最低配置的硬件。

64 位操作系统

Microsoft Windows 11 企业版 64 位版本

显示

1920x1080 真彩色显示分辨率（至少 32 位颜色）

RAM

32 GB RAM 或更高

浏览器

Microsoft Internet Explorer 版本 5.5 或更高版本。

Mozilla Firefox 3.3 或更高版本。

Google Chrome 70.x 或更高版本。

Acrobat Reader 5.0 或更高版本（用于查看 PDF 文件）。

硬盘

512 GB 可用磁盘空间或更大。

自定义安装所需磁盘空间取决于功能选择。

不支持 Novell 文件服务器。

需要高达 1.75 GB 的额外临时空间用于自解压安装文件。

安全装置

ADS 软件许可证锁定到 USB 或并行端口的外部设备，或 LAN 以太网卡。

支持的打印机

所用操作系统支持的打印机。

上网

下载 ADS 安装文件需要高速 Internet 访问。

处理器

支持 AVX 的 64 位多核 CPU

编译器（仅用于模型开发）

C++ 和 C：Microsoft Visual Studio 2022

HDL 仿真器（仅 HDL 协同仿真需要）

只有 Mentor Graphics ModelSim SE Plus 6.3a 支持 32 位模式。

MATLAB

兼容的 MATLAB 版本为 2009a/b、2010a/b、2011a/b、2012a/b、2013a、2021b。

安装教程

1、在本站下载并解压，如图所示。

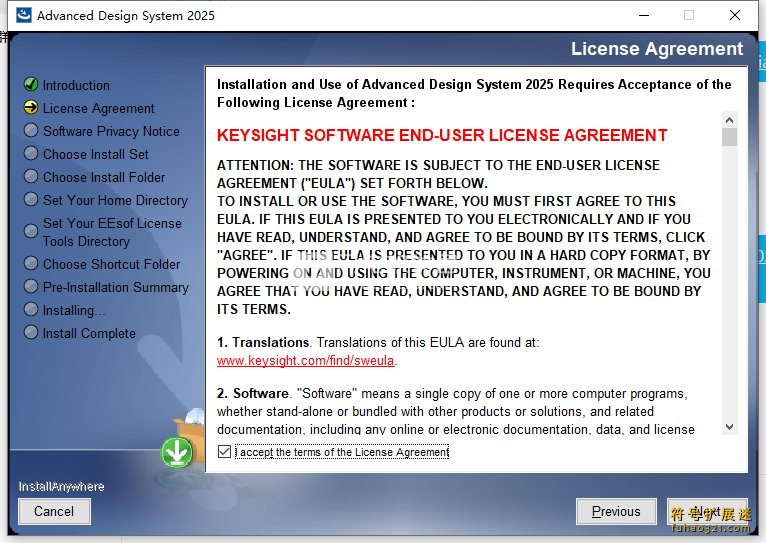

2、安装程序，勾选我接受协议。

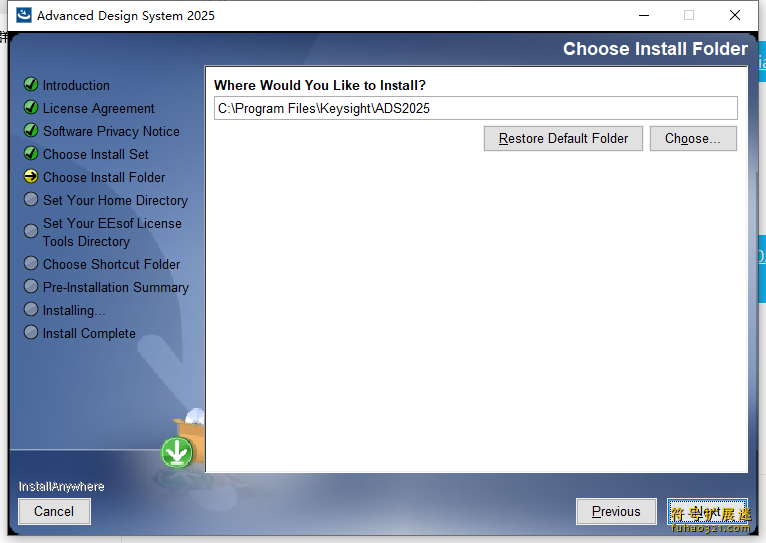

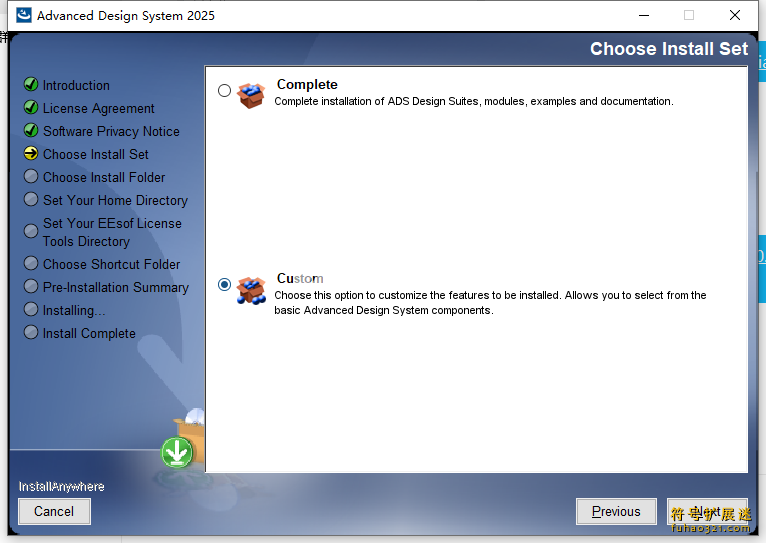

3、安装设置。

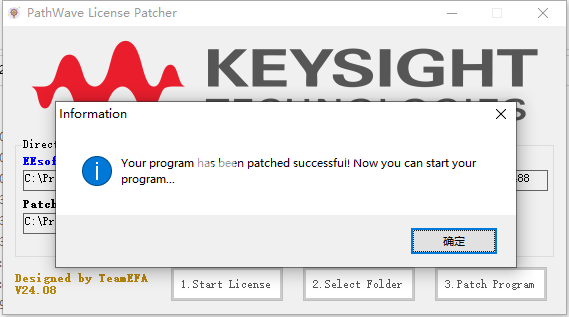

4、安装完成，管理员身份运行 PathWaveLicensePatcher.exe，点击 select folder 设置软件安装目录，点击 patch。

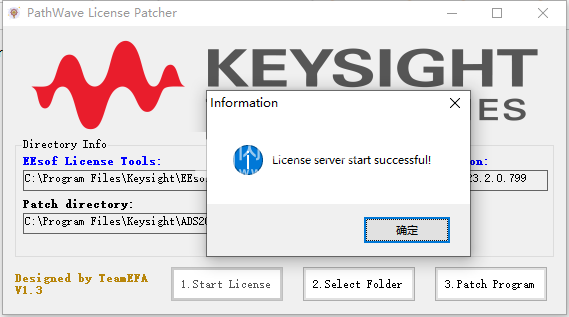

5、等待完成后，点击 start license。

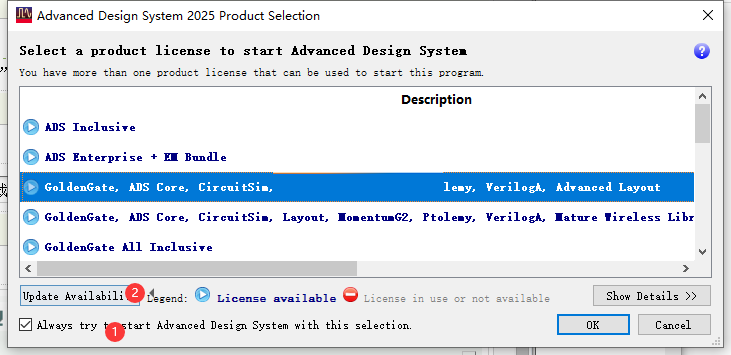

6、运行程序，点击 show 展示许可证，选择产品许可证以启动 Advanced Design System。
