CAD填充图案(汇集了945个) 免费版

软件介绍

CAD填充图案是CAD设计中不可或缺的工具，提供了丰富的图案资源，适用于建筑、平面设计等多种场景。通过简单的操作步骤，用户可以快速完成图纸填充，提升工作效率。无论是新手还是专业人士，都能轻松上手，满足不同的设计需求。

【安装说明】

第一步，解压文件后，将其复制到AUTOCAD目录下的SUPPORT子目录中。

第二步，在填充操作时，选择自定义类型和自定义图案即可。

【填充技巧】

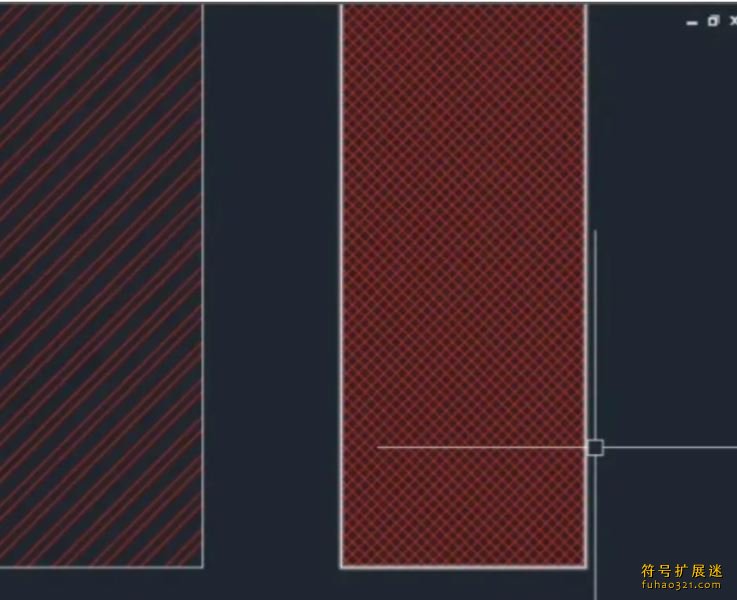

CAD填充图案需要在一个封闭的区域内进行，分为对象填充和拾取点填充两种方式。对象填充是针对选中的对象，而拾取点填充则是根据点击的位置自动寻找边界。

第一步，点击“填充”按钮，打开填充面板。

第二步，点击“拾取点”，在需要填充的区域内点击一下，选择填充范围（注意：只有闭合的二维曲线才能填充）。

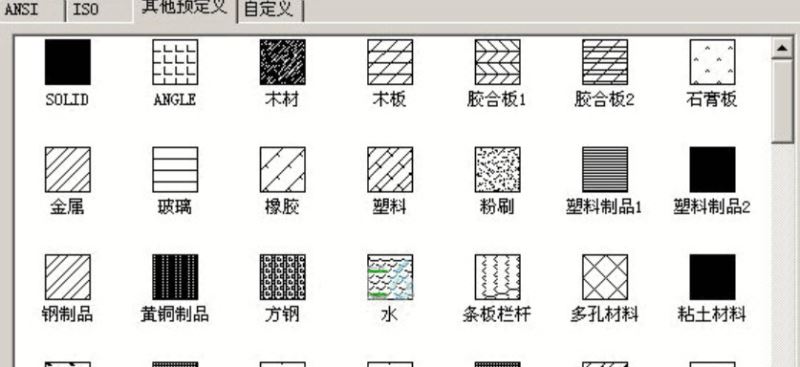

第三步，点击“样例”，选择想要的填充图案。

第四步，点击“预览”，查看填充效果。

第五步，如果图案太密，可以调大比例；如果太稀疏，则调小比例。

第六步，如果需要调整图案角度，可以修改“角度”参数。

第七步，再次点击“预览”，如果效果不满意，继续调整参数，直到满意后点击“确定”。

注意：填充命令不能直接调整参数，需要在参数面板和预览面板之间切换，直到完成所有调整。

如果需要重复使用某个图案，可以使用“继承特性”功能。

【常见问题】

一、CAD填充图案不显示或无法填充

1、填充区域未完全闭合

如果填充区域没有完全闭合，软件无法识别，导致填充失败。检查边界线是否完全封闭，可以使用“闭合检测”工具，或者手动绘制一条PL线来封闭边界。

2、图层设置问题

如果填充图案被放置在隐藏或锁定的图层上，填充将无法显示。检查图层设置，确保图案在可见且未锁定的图层上，必要时可以移动或解锁图层。

3、软件设置问题

如果填充功能异常，可能是软件设置被更改。尝试重置软件的默认设置，确保填充选项被正确启用。

4、内存不足或系统资源分配不合理

处理大型图纸时，内存不足可能导致填充失败。优化图纸内容，简化填充区域，关闭其他后台程序，释放系统资源。

二、填充图案比例不正确

1、比例设置过大或过小

如果比例设置不合适，图案可能显示不完整或过于稀疏。进入填充设置，调整比例参数，确保图案与区域大小匹配。

2、预览效果

在应用填充前，使用预览功能查看效果，及时调整比例。

三、显示已有边界重复

1、重复拾取点

如果显示边界重复，说明已经选中了填充区域。关闭对象捕捉，用PL线重新绘制填充范围，再使用H命令进行填充。

2、隐藏填充边界

如果需要隐藏填充边界，可以将边界对象分配到不同图层，然后关闭或冻结该图层，保持图案填充的关联性。
